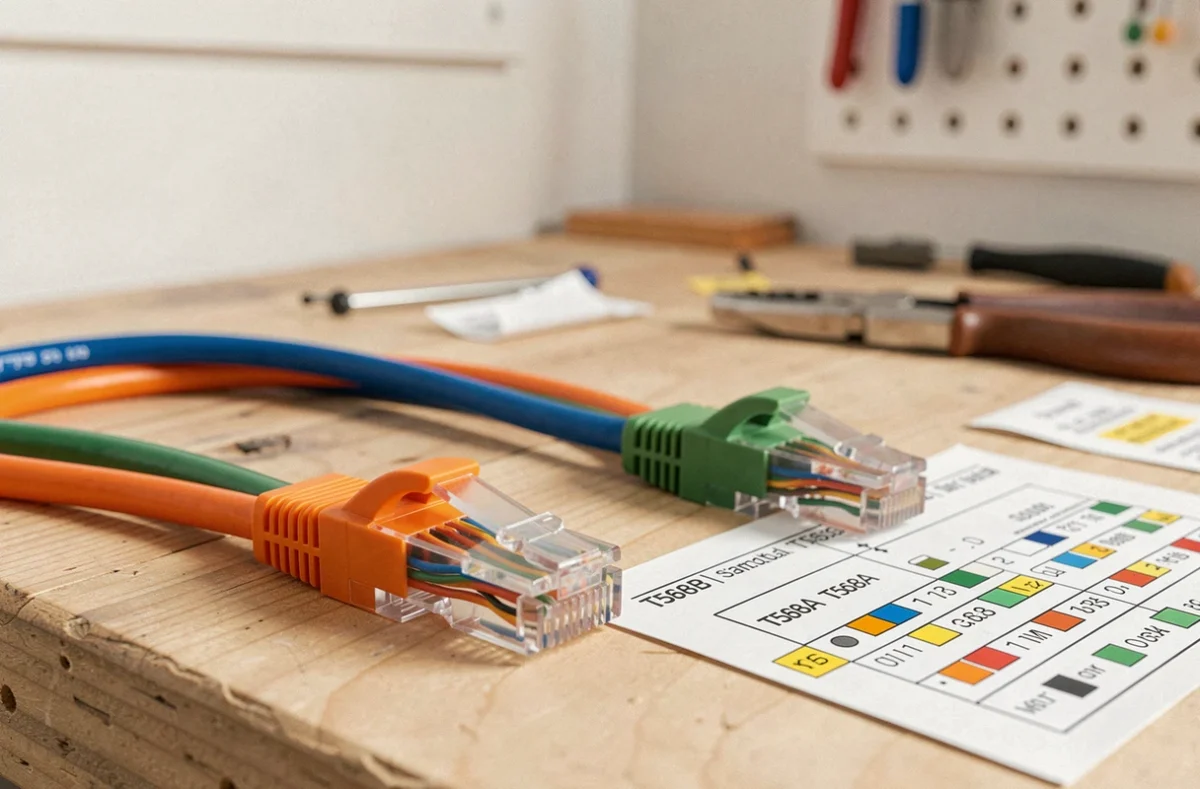

Le choix entre T568A et T568B ne change rien aux performances électriques d’un lien Ethernet. Les huit conducteurs sont identiques, seule la position des paires 2 (orange) et 3 (verte) permute. En maison neuve, la question qui compte n’est pas tant A ou B que la cohérence de bout en bout et le grade de câblage retenu pour tenir les débits à venir.
Compatibilité PoE et choix entre câblage T568A ou T568B
Sur un lien droit, les deux normes offrent des performances strictement équivalentes en Gigabit Ethernet et en PoE (802.3af/at/bt). L’idée selon laquelle le T568A réduirait les interférences en PoE circule sur les forums, mais elle ne repose sur aucune mesure de terrain documentée. Les paires utilisées pour l’alimentation PoE (paires 1-2 et 3-6 en mode A, ou 4-5 et 7-8 en mode B pour le PoE type 2) dépendent du standard PoE, pas du schéma de câblage du connecteur.
Ce qui provoque réellement des problèmes sur un lien PoE, c’est un mauvais sertissage ou un câble dont le blindage n’est pas raccordé à la terre de chaque côté. Un conducteur mal enfoncé dans le noyau keystone crée une résistance de contact qui chauffe sous courant continu. Nous recommandons de tester chaque lien au minimum avec un qualificateur de câble, pas un simple testeur de continuité.
Une seule règle : la cohérence sur toute l’installation
Les deux extrémités d’un même câble doivent suivre le même schéma, A ou B. Un côté en A et l’autre en B produit un câble croisé. La plupart des équipements actuels gèrent l’auto MDI-X et s’adaptent, mais certains switches managés ou injecteurs PoE anciens peuvent refuser la négociation.
En France, le T568B est le standard de fait en résidentiel. Adopter le T568A n’est pas une erreur, mais cela oblige à vérifier chaque noyau et chaque panneau de brassage, ce qui multiplie les risques d’inversion sur un chantier où plusieurs intervenants se relaient.
Grade de câble et catégorie Cat 6A en maison neuve
La norme NF C 15-100 exige un réseau de communication supportant au minimum 1 Gbit/s dans un logement neuf. En pratique, cela correspond au grade 2. Le grade 3, qui monte à 10 Gbit/s, reste recommandé mais pas encore réglementairement obligatoire.
Nous observons que poser du Cat 5e en 2025 revient à hypothéquer la maison pour le réseau. La différence de coût entre un câble Cat 6 et un câble Cat 6A blindé F/FTP est marginale rapportée au budget global d’une construction neuve, alors que le gain en bande passante future est considérable. Le Cat 6A supporte le 10 Gbit/s sur des liaisons jusqu’à 100 mètres, ce qui en fait le choix le plus pérenne pour une installation résidentielle neuve.
Blindage et raccordement à la terre
Un câble blindé mal raccordé est pire qu’un câble non blindé. Le drain du blindage doit être connecté à la terre du coffret de communication, lui-même relié au bornier de terre du tableau électrique. Sans cette continuité, le blindage agit comme une antenne et capte les perturbations au lieu de les drainer.
- Chaque noyau keystone blindé doit pincer le drain du câble sur sa pièce métallique de contact, pas simplement le replier dans le vide
- Le panneau de brassage ou le répartiteur du coffret doit lui aussi être raccordé au rail de terre via un fil vert-jaune dédié
- En cas de liaison entre deux bâtiments (maison et dépendance), un parafoudre sur le réseau cuivre est fortement recommandé, et depuis l’édition 2024 de la NF C 15-100, il devient obligatoire dès qu’un parafoudre est présent sur le circuit de puissance
Coffret de communication et topologie en étoile RJ45
La NF C 15-100 impose une topologie en étoile depuis le coffret de communication. Chaque prise RJ45 du logement remonte individuellement vers le coffret, sans dérivation ni cascade. Cela garantit l’indépendance de chaque lien et facilite le brassage.
Le coffret de communication (appelé parfois tableau VDI) doit intégrer au minimum un répartiteur téléphonique, un switch ou un bandeau de brassage, et l’arrivée opérateur (fibre ou cuivre). Le Consuel vérifie la présence du coffret, le raccordement de chaque prise en étoile et la mise à la terre du châssis.

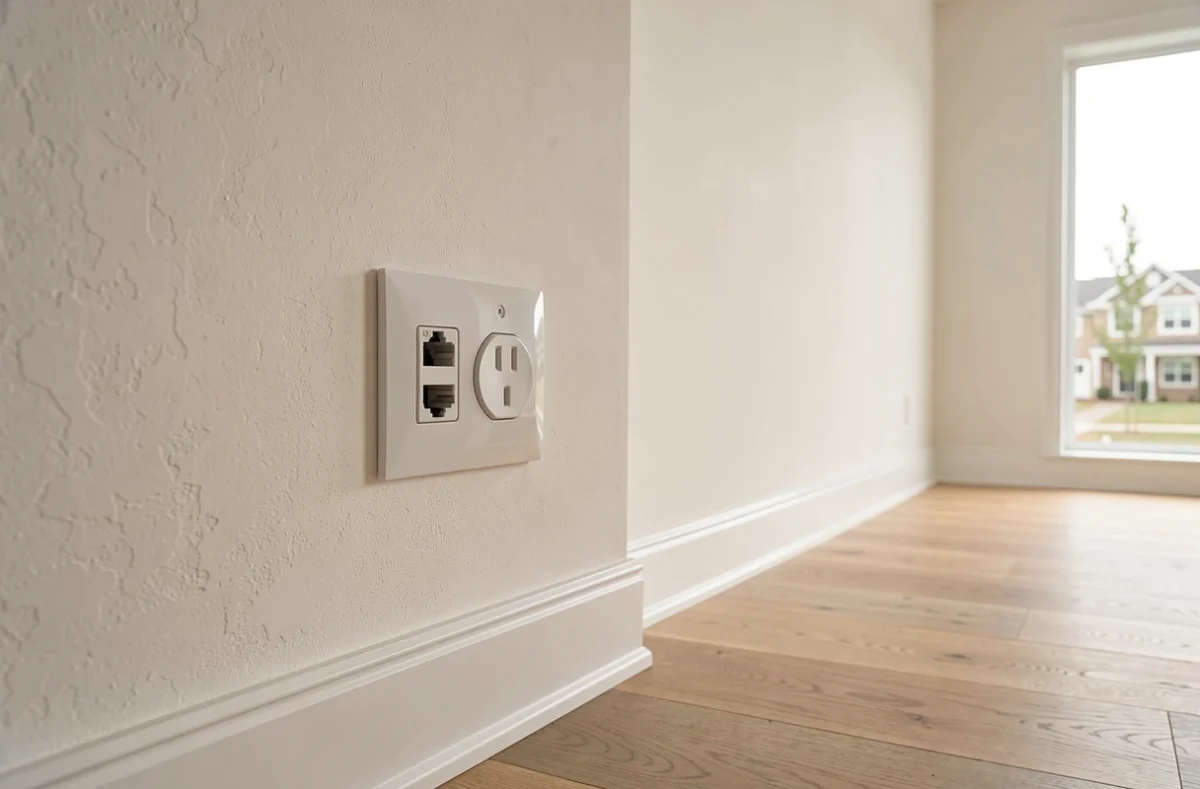

Nombre de prises RJ45 selon la surface
Le minimum réglementaire prévoit deux prises pour un T1, et monte à quatre prises pour un T3 et au-delà. Deux prises juxtaposées dans le séjour sont obligatoires quelle que soit la taille du logement. Ce minimum est insuffisant pour un usage réel : un bureau avec un poste fixe, une imprimante réseau et un point d’accès Wi-Fi consomme déjà trois prises à lui seul.
Nous recommandons de prévoir au moins deux prises RJ45 par pièce de vie et une par chambre, même si l’usage immédiat ne le justifie pas. Tirer un câble supplémentaire pendant le gros œuvre coûte le prix du câble et de la prise. Le faire après la pose du placo et de la chape coûte des dizaines de fois plus en main-d’œuvre.
Série NF C 15-100 édition 2024 : ce qui change pour le réseau VDI
Depuis août 2024, la NF C 15-100 n’est plus un document unique amendé : elle est éclatée en 21 textes thématiques formant une série. Le Consuel prend en compte cette nouvelle série pour les installations neuves, mais l’ensemble n’a pas encore été intégralement repris dans la réglementation. Ce décalage crée une zone grise pour les constructeurs : un câblage conforme au Consuel peut ne pas être encore juridiquement obligatoire sur tous les points.
Pour une maison neuve dont le permis est déposé maintenant, la stratégie la plus sûre consiste à respecter la série 2024 dans son intégralité, notamment les textes qui renforcent la séparation physique entre circuits de puissance et de communication. Anticiper évite de devoir reprendre le coffret ou les gaines lors d’une future mise à jour réglementaire.
Le choix entre T568A et T568B reste le détail le plus simple de toute l’installation. Ce qui détermine la longévité du réseau, c’est la catégorie de câble, la qualité du raccordement des blindages et le nombre de prises prévues dès le gros œuvre. Poser du Cat 6A en étoile avec un coffret correctement mis à la terre prépare le logement pour les deux prochaines décennies de débit.
